振动试验SC-3-150

振动试验SC-3-150

 详情说明
产品参数

 风冷系列电动振动试验系统具有频率宽、指标优异、可靠性高、占地面积小、移动方便、操作简单等诸多优点,目前此系列有多种不同型号的振动台可供选择。激振力范围从 1kN 到 70kN ,最大负载从 70kg 到 1000kg 。广泛应用于航空、航天、兵器、船舶、通讯、汽车、电子、电工、家电等领域。可提供气候、力学等多环境的综合试验设备。
  振动试验系统主要用来进行产品的振动环境与冲击环境试验,环境应力筛选试验,可靠性试验,还可用于产品的疲劳试验,以进行产品的寿命考核。

1、产品主要功能

风冷系列电动振动试验系统具有频率宽、指标优异、可靠性高、占地面积小、移动方便、操作简单等诸多优点,目前此系列有多种不同型号的振动台可供选择。激振力范围从 1kN 到 70kN ,最大负载从 70kg 到 1000kg 。广泛应用于航空、航天、兵器、船舶、通讯、汽车、电子、电工、家电等领域。可提供气候、力学等多环境的综合试验设备。
振动试验系统主要用来进行产品的振动环境与冲击环境试验,环境应力筛选试验,可靠性试验,还可用于产品的疲劳试验,以进行产品的寿命考核。

2、产品规格

2.1、产品型号

SC-3-150

2.2、控制仪

amber

2.3、供电电源

380V±10%,50Hz±0.5HZ;
三相四线制+接地线;
TN-S方式供电、TT方式供电;
保护接地电阻小于4 Ω;
要求用户在安装现场配置相应容量独立电源供设备使用;

2.4、总功率

约20KV;

2.5、总重量

约530kg

2.6、使用环境条件

环境温度为5~30℃、相对湿度≤85%R.H;
安装场地必须是平坦无震动之地面;
设备远离热源及易燃、易爆物质;
安装位置不能阳光直射,并维持室内空气流通;
安装场地需要清洁,不能在灰尘较多、排污口地方使用;

2.7、系统组成

SC-3-150/VT0505 /AMBER振动试验系统设备由SC-3-150 电动振动台、CZDA-3开关式功率放大器、VT0505垂直扩展台面、LT0505水平扩展台面、B-200冷却风机及AMBER振动控制仪组成。
根据用户试件需要可选配附加台面和夹具。
可与环境试验箱配套形成综合环境试验设备。

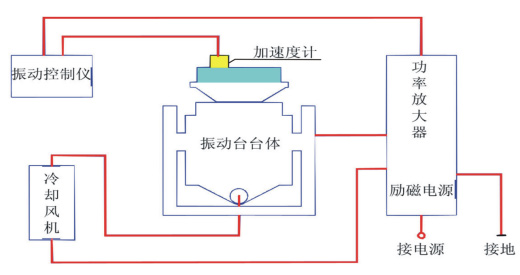

2.8、系统工作框图

备 注

3系统主要配置

台体

1、振动发生器

SC-3-150;

2、对中装置

(含MPCS对圈自动对中装置);

3、冷却风机

B-200;

4、垂直扩展台面

VT0505;

5、水平扩展台面

LT0505 (材料:铝合金)

功率放大器

1、型号

SDA-3 数字式开关功率放大器(含励磁电源);

控制仪

1、控制仪

AMBER;

2、通道

(2通道,4功能)

3、标准配置

window操作系统,界面显示多元化;
(加速度、速度、位移、曲线都可显示);

4、基础硬件配置

19寸电脑(液晶显示器)、惠普彩色喷墨打印机;

5、软件功能

正弦,随机,典型冲击,谐振搜索与驻留;

加速度传感器

1、DL100压电加速度传感器

(含专用低噪声电缆);

附件

1、电缆线

专用;

2、附属工具

专用;

备注



4主要技术参数

SC-3-150台体参数

1、额定正弦激振力(peak)

300kgf;

2、额定随机激振力(rms)

300kgf;

3、最大冲击激振力(peak)

600kgf;

4、频率范围

5~4000Hz;

5、最大位移(P-P)

25mm;

6、最大速度

2.0m/s;

7、最大加速度

1000 m/s2;

8、一阶谐振频率

3400 Hz±5%;

9、最大负载

120 kg;

10、隔振频率

2.0Hz;

11、工作台面直径

Ф150 mm;

12、运动部件等效质量

3kg;

13、台面螺丝

13×M8;

14、漏磁

<1.0 MT;

15、台体尺寸

756mm×618mm×661mm(垂直台) L×W×H

16、台体重量

约995kg;

VT0505垂直扩展台面

1、材料

铝合金;

2、台面尺寸

500×500mm;

3、正弦上限使用频率

2000Hz;

4、随机上限使用频率

2000Hz;

5、重量

约20kg;

LT0505水平扩展台面

1、材料

铝合金;

2、台面尺寸

500×500mm;

3、正弦上限使用频率

2000Hz;

4、随机上限使用频率

2000Hz;

5、重量

约25.5kg;

功放参数

1、型号

HD-SDA3

2、输出功率

3kVA;

3、输出电压

100V;

4、输出电流

600A;

5、输入阻抗

≥10kΩ;

6、信噪比

≥65dB;

7、谐波失真(电阻负载)

<1.0%;

8、输出电压误差

≤5%;

9、输出电流误差

≤5%;

10、输出电流波峰系数

≥3;

11、频响5-3500Hz

±3dB;

12、中频增益

≥80;

13、DC-AC转换效率

>95%;

14、负载性质

阻性,容性,感性任意;

15、并机均流不平衡度

≤3%;

16、平均无故障工作时间(MTBF)

>3000小时;

17、系统保护

过载保护、过热保护、过电流保护、过电压保护、振动控制仪输出“0”位保护、过位移保护、电网过压、欠压保护、电网缺相保护、时序保护、驱动电源保护、限流保护、模块直通保护、模块温度保护

冷却风机参数

1、风机型号

B-200

2、风机功率

0.75 KW;

3、风机流量:

0.1 m3/s;

4、风机风压

1kpa;

5、风管长度

4m;

6、重 量

30KG;

AMBER振动控制仪(2通道、4功能)

1、基本功能

正弦,随机,典型冲击,谐振搜索与驻留;

系统工作环境要求

1、湿度

0~90% (不结露);

2、电源要求

380V/50Hz,3相;

3、压缩空气要求

0.6Mpa;

4、试验室接地电阻(Ω)

≤2.5;

产品详情图
