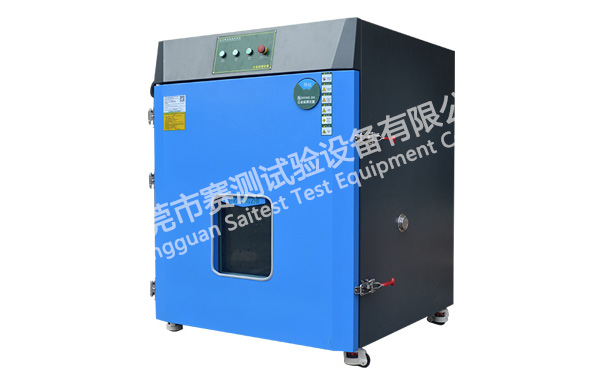

动力电池短路试验机

动力电池短路试验机

 详情说明
产品参数

动力电池短路试验机技术参数
一、短路试验按照如下步骤进行:
1.单体蓄电池安全性试验

  1. 单体蓄电池按6.1.3方法充电;
  2. 将单体蓄电池正、负极经外部短路10min,外部线路电阻应小于5mΩ;
  3. 观察1h。
  1. 蓄电池模块安全性试验

短路试验按照如下步骤进行:

  1. 蓄电池模块按6.1.4方法充电;
  2. 将蓄电池模块经外部短路10min,外部线路电阻应小于5mΩ;
  3. 观察1h。

二、主要技术参数



型号

CZ-DL-3000A

CZ-DL-5000A

CZ-DL-10000A

CZ-DL-15000A

短路电流

3000A

5000A

10000A

10000A

防爆箱内部尺寸

W1000×H1000×D1000mm

定制或者独立房间

定制或者独立房间

外形尺寸

约W1180×H1680×D1360mm

/

/




结构

整体式+电脑控制操作台

外箱材质

优质加厚冷轧钢板(灰色+蓝色)烤漆

内箱材质

优质加厚不锈钢

观察窗

钢化玻璃观察窗(350×400mm双层防爆玻璃)

LED照明

排风装置

配置强制排风装置

泄压装置

配置自动泄压口

主要技术指标

短路方式

真空灭弧大电流直流接触器

装置内阻

<5mΩ

机械寿命

50万次

温度范围

室温

控制
软件
系统

控制方式

电脑控制

软件

专业开发软件

对比曲线

电流、电压、温度、时间四合一曲线显示

数据

数据导出、上传





(可定制)

/

电流

电压

温度

测试范围

0~3000A

0~36V

0~1200℃

测试精度

±0.5%满量程

±0.5%满量程

±1℃

数据采集频率

≥30次/秒

≥30次/秒

≥30次/秒

分辨率

0.01

0.1

0.1

通道数量

5通道

标准配置

主机、电阻1套、夹具1套、大理石板1块(根据客户要求定制)

电源电压

AC380V 50Hz三相五线制

产品详情图
